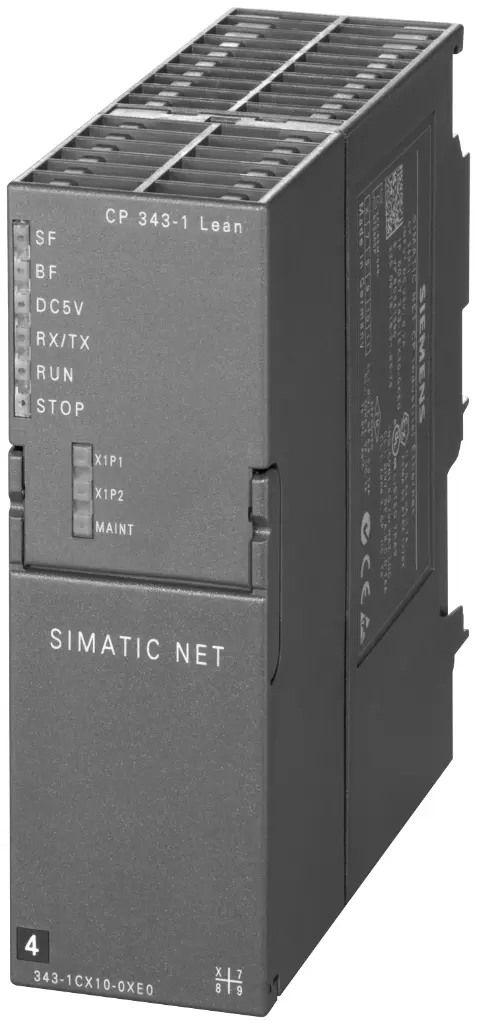

SIEMENS 6GK7343-1CX10-0XE0 S7-300, procesador de comunicaciones CP 343-1 Lean
https://sisatec.com.ar/shop/siemens-6gk7343-1cx10-0xe0-s7-300-procesador-de-comunicaciones-cp-343-1-lean-22 https://sisatec.com.ar/web/image/product.template/22/image_1920?unique=1223695| Marca: SIEMENS |
Términos y condiciones
Garantía de devolución de 30 días
Envío: Consultar
El CP 343-1 Lean es un procesador de comunicaciones diseñado para conectar el sistema SIMATIC S7-300 a redes Ethernet industriales mediante TCP/IP y UDP. Este módulo permite la comunicación y transferencia de datos a través de funcionalidades como Multicast, envío/recepción con y sin RFC1006, Fetch/Write, y comunicación S7 (servidor). También actúa como dispositivo PROFINET IO y cuenta con un switch integrado de 2 puertos (ERTEC 200), lo que facilita la gestión de la red.
| Tasa de transferencia | |
|---|---|
| Tasa de transferencia | ● en la interfaz 1 10 ... 100 Mbit/s |
| Interfaces | |
| Número de interfaces / según Industrial Ethernet | 2 |
| Número de conexiones eléctricas | ● en la interfaz 1 / según Industrial Ethernet 2 ● para alimentación 1 |
| Tipo de conexión eléctrica | ● de la interfaz Industrial Ethernet Puerto RJ45 ● en la interfaz 1 / según Industrial Ethernet Puerto RJ45 |
| Tipo de conexión eléctrica | ● para alimentación Regleta de bornes enchufable de 2 polos |
| Tensión de alimentación, consumo de corriente, pérdidas | |
| Tipo de corriente / de la tensión de alimentación | DC |
| Tensión de alimentación | ● 1 / del bus de fondo 5 V ● 24 V ● externa 24 V ● externa / con DC / valor nominal 24 V |
| Tolerancia positiva relativa / con DC / con 24 V | 20 % |
| Tolerancia negativa relativa / con DC / con 24 V | 15 % |
| Corriente consumida | ● del bus de fondo / con DC / con 5 V / típico 0,2 A ● de la tensión de alimentación externa / con DC / con 24 V / típico 0,16 A ● de la tensión de alimentación externa / con DC / con 24 V / máx. 0,2 A |
| Pérdidas [W] | 5,8 W |
| Condiciones ambientales | |
| Temperatura ambiente | ● con instalación vertical / durante el funcionamiento 0 ... 40 °C ● con posición de montaje vertical / durante el funcionamiento 0 ... 60 °C ● durante el almacenamiento -40 ... +70 °C ● durante el transporte -40 ... +70 °C |
| Humedad relativa del aire | ● con 25 °C / sin condensación / durante el funcionamiento / máx. 95 % |
| Grado de protección IP | IP20 |
| Diseño, dimensiones y pesos | |
| Formato de módulos | Módulo compacto S7-300 de anchura simple |
| Anchura | 40 mm |
| Altura | 125 mm |
| Profundidad | 120 mm |
| Peso neto | 0,22 kg |
| Tipo de fijación | ● montaje en perfil soporte S7-300: Sí |
| Datos de potencia / comunicación abierta | |
| Número de conexiones posibles / para comunicación abierta / mediante bloques SEND/RECEIVE / máx. | 8 |
| Volumen de datos | ● como datos útiles por conexión ISO on TCP / para comunicación abierta / mediante bloques SEND/RECEIVE / máx. 8 Kibyte ● como datos útiles por conexión TCP / para comunicación abierta / mediante bloques SEND/RECEIVE / máx. 8 Kibyte ● como datos útiles por conexión UDP / para comunicación IE abierta / mediante bloques SEND/RECEIVE / máx. 2 Kibyte |
| Número de estaciones Multicast | 8 |
| Datos de potencia / comunicación S7 | |
| Número de conexiones posibles / para comunicación S7 / máx. | 4 |
| Servicio | ● de la comunicación SIMATIC / como servidor: Sí |
| Datos de potencia / modo multiprotocolo | |
| Número de conexiones activas / con modo multiprotocolo | 12 |
| Datos de potencia / comunicación PROFINET | |
| Como PN IO-Controller | Función del producto / PROFINET IO-Controller: No |
| Como PN IO-Device | Función del producto / PROFINET IO Device: Sí |
| Volumen de datos | ● como datos útiles para variables de entrada / como PROFINET IO Device / máx. 512 byte ● como datos útiles para variables de salida / como PROFINET IO Device / máx. 512 byte ● como datos útiles para variables de entrada / por submódulo como PROFINET IO Device: 240 byte ● como datos útiles para variables de salida / por submódulo como PROFINET IO Device: 240 byte ● como datos útiles para el área de coherencia por submódulo: 240 byte |
| Número de submódulos / por PROFINET IO Device | 32 |
| Datos de potencia / Telecontrol | |
| Protocolo / soportado | ● TCP/IP: Sí |
| Funciones del producto / gestión, configuración, ajustes | ● función del producto / soporte de MIB: Sí |
| Protocolo / soportado | ● SNMP v1: Sí ● DCP: Sí ● LLDP: Sí |
| Software de configuración | ● necesario: STEP 7 V5.4 o superior / STEP 7 Professional V11 (TIA Portal) o superior |
| Función de Identificación y Mantenimiento | |
| I&M0 - Información específica del dispositivo | Sí |
| I&M1 - ID de la instalación/ID de situación | Sí |
| Funciones del producto / diagnóstico | |
| Función del producto / diagnóstico basado en web | Sí |
| Funciones del producto / Switch | |
| Equipamiento del producto / Switch | Sí |
| Función del producto | ● gestionada por switch: No ● con IRT / Switch PROFINET IO: No ● configuración con STEP 7: Sí |
| Funciones del producto / redundancia | |
| Función del producto | ● redundancia de anillo: Sí ● gestor de redundancia: No |
| Protocolo / soportado / procedimiento de redundancia | MRP: Sí |
| Funciones del producto / seguridad | |
| Función del producto | ● protección por contraseña bus para aplicaciones Web: No ● ACL - IP based: Sí ● ACL - IP based para PLC/Routing: No ● desconexión de servicios no necesarios: Sí ● bloqueo de la comunicación mediante puertos físicos: Sí ● archivo de registro para acceso no autorizado: No |
| Funciones del producto / hora | |
| Función del producto / soporte de SICLOCK | Sí |
| Función del producto / retransmisión de sincronización horaria | Sí |
| Protocolo / soportado | NTP: Sí |
| Normas, especificaciones, homologaciones | |
| Designaciones de referencia | ● según IEC 81346-2:2019 KEC |
| Tasa de transferencia | |
|---|---|
| Tasa de transferencia | ● en la interfaz 1 10 ... 100 Mbit/s |
| Interfaces | |
| Número de interfaces / según Industrial Ethernet | 2 |
| Número de conexiones eléctricas | ● en la interfaz 1 / según Industrial Ethernet 2 ● para alimentación 1 |
| Tipo de conexión eléctrica | ● de la interfaz Industrial Ethernet Puerto RJ45 ● en la interfaz 1 / según Industrial Ethernet Puerto RJ45 |
| Tipo de conexión eléctrica | ● para alimentación Regleta de bornes enchufable de 2 polos |
| Tensión de alimentación, consumo de corriente, pérdidas | |
| Tipo de corriente / de la tensión de alimentación | DC |
| Tensión de alimentación | ● 1 / del bus de fondo 5 V ● 24 V ● externa 24 V ● externa / con DC / valor nominal 24 V |
| Tolerancia positiva relativa / con DC / con 24 V | 20 % |
| Tolerancia negativa relativa / con DC / con 24 V | 15 % |
| Corriente consumida | ● del bus de fondo / con DC / con 5 V / típico 0,2 A ● de la tensión de alimentación externa / con DC / con 24 V / típico 0,16 A ● de la tensión de alimentación externa / con DC / con 24 V / máx. 0,2 A |
| Pérdidas [W] | 5,8 W |
| Condiciones ambientales | |
| Temperatura ambiente | ● con instalación vertical / durante el funcionamiento 0 ... 40 °C ● con posición de montaje vertical / durante el funcionamiento 0 ... 60 °C ● durante el almacenamiento -40 ... +70 °C ● durante el transporte -40 ... +70 °C |
| Humedad relativa del aire | ● con 25 °C / sin condensación / durante el funcionamiento / máx. 95 % |
| Grado de protección IP | IP20 |
| Diseño, dimensiones y pesos | |
| Formato de módulos | Módulo compacto S7-300 de anchura simple |
| Anchura | 40 mm |
| Altura | 125 mm |
| Profundidad | 120 mm |
| Peso neto | 0,22 kg |
| Tipo de fijación | ● montaje en perfil soporte S7-300: Sí |
| Datos de potencia / comunicación abierta | |
| Número de conexiones posibles / para comunicación abierta / mediante bloques SEND/RECEIVE / máx. | 8 |
| Volumen de datos | ● como datos útiles por conexión ISO on TCP / para comunicación abierta / mediante bloques SEND/RECEIVE / máx. 8 Kibyte ● como datos útiles por conexión TCP / para comunicación abierta / mediante bloques SEND/RECEIVE / máx. 8 Kibyte ● como datos útiles por conexión UDP / para comunicación IE abierta / mediante bloques SEND/RECEIVE / máx. 2 Kibyte |
| Número de estaciones Multicast | 8 |
| Datos de potencia / comunicación S7 | |
| Número de conexiones posibles / para comunicación S7 / máx. | 4 |
| Servicio | ● de la comunicación SIMATIC / como servidor: Sí |
| Datos de potencia / modo multiprotocolo | |
| Número de conexiones activas / con modo multiprotocolo | 12 |
| Datos de potencia / comunicación PROFINET | |
| Como PN IO-Controller | Función del producto / PROFINET IO-Controller: No |
| Como PN IO-Device | Función del producto / PROFINET IO Device: Sí |
| Volumen de datos | ● como datos útiles para variables de entrada / como PROFINET IO Device / máx. 512 byte ● como datos útiles para variables de salida / como PROFINET IO Device / máx. 512 byte ● como datos útiles para variables de entrada / por submódulo como PROFINET IO Device: 240 byte ● como datos útiles para variables de salida / por submódulo como PROFINET IO Device: 240 byte ● como datos útiles para el área de coherencia por submódulo: 240 byte |
| Número de submódulos / por PROFINET IO Device | 32 |
| Datos de potencia / Telecontrol | |
| Protocolo / soportado | ● TCP/IP: Sí |
| Funciones del producto / gestión, configuración, ajustes | ● función del producto / soporte de MIB: Sí |
| Protocolo / soportado | ● SNMP v1: Sí ● DCP: Sí ● LLDP: Sí |
| Software de configuración | ● necesario: STEP 7 V5.4 o superior / STEP 7 Professional V11 (TIA Portal) o superior |
| Función de Identificación y Mantenimiento | |
| I&M0 - Información específica del dispositivo | Sí |
| I&M1 - ID de la instalación/ID de situación | Sí |
| Funciones del producto / diagnóstico | |
| Función del producto / diagnóstico basado en web | Sí |
| Funciones del producto / Switch | |
| Equipamiento del producto / Switch | Sí |
| Función del producto | ● gestionada por switch: No ● con IRT / Switch PROFINET IO: No ● configuración con STEP 7: Sí |
| Funciones del producto / redundancia | |
| Función del producto | ● redundancia de anillo: Sí ● gestor de redundancia: No |
| Protocolo / soportado / procedimiento de redundancia | MRP: Sí |
| Funciones del producto / seguridad | |
| Función del producto | ● protección por contraseña bus para aplicaciones Web: No ● ACL - IP based: Sí ● ACL - IP based para PLC/Routing: No ● desconexión de servicios no necesarios: Sí ● bloqueo de la comunicación mediante puertos físicos: Sí ● archivo de registro para acceso no autorizado: No |
| Funciones del producto / hora | |
| Función del producto / soporte de SICLOCK | Sí |
| Función del producto / retransmisión de sincronización horaria | Sí |
| Protocolo / soportado | NTP: Sí |
| Normas, especificaciones, homologaciones | |
| Designaciones de referencia | ● según IEC 81346-2:2019 KEC |
