| Información general |
| Designación del tipo de producto |

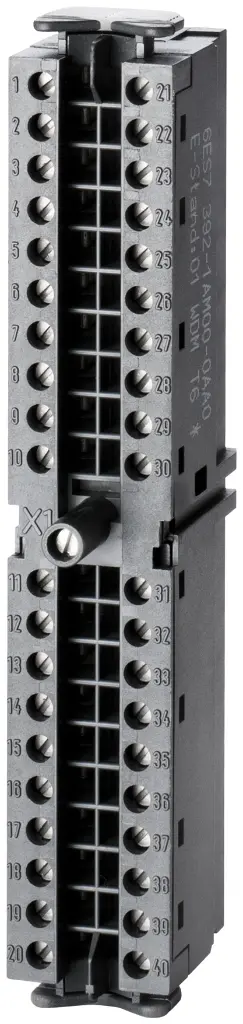

Conector frontal |
| Condiciones ambientales |
| Temperatura ambiente en servicio |
● mín. 0 °C
● máx. 60 °C |
| Temperatura ambiente en almacenaje/transporte |
● mín. -40 °C
● máx. 70 °C |
| Accesorios |
| Forma parte del producto |
S7-300 |
| Sistema de conexión |
| Conexión de señales de E/S |
● Sistema de conexión: Bornes de tornillo
● Número de cables por conexión: 1; o bien 2 cables de hasta 0,75 mm² (suma) en una puntera común |
| Sección de conductor en mm² |
— embornable para cables macizos, mín. 0,14 mm²
— embornable para cables macizos, máx. 0,75 mm²
— embornable para cables flexibles sin puntera, mín. 0,14 mm²
— embornable para cables flexibles sin puntera, máx. 0,75 mm²
— embornable para cables flexibles con puntera, mín. 0,14 mm²
— embornable para cables flexibles con puntera, máx. 0,75 mm²
|
| Sección de conductor según AWG |
— embornable para cables macizos, mín. 24
— embornable para cables macizos, máx. 19
— embornable para cables flexibles sin puntera, mín. 24
— embornable para cables flexibles sin puntera, máx. 19
— embornable para cables flexibles con puntera, mín. 24
— embornable para cables flexibles con puntera, máx. 19
|
| Tratamiento del extremo de hilo |
— Longitud pelada de los cables, mín. 6 mm
— Longitud pelada de los cables, máx. 6 mm
— Puntera según DIN 46228 sin forro de plástico
— Puntera según DIN 46228 con forro de plástico
— Forma A, de 5 a 7 mm de longitud
— Forma E, hasta 6 mm de longitud
|
| Montaje |
| Herramienta |
Destornillador, forma cónica, 3 mm a 3,5 mm |
| Par de apriete |
— mín. 0,4 N·m
— máx. 0,7 N·m |
| Dimensiones |
| Ancho |
21,6 mm |
| Altura |
125 mm |
| Profundidad |
40,9 mm |
| Pesos |
| Peso, aprox. |
137 g |
