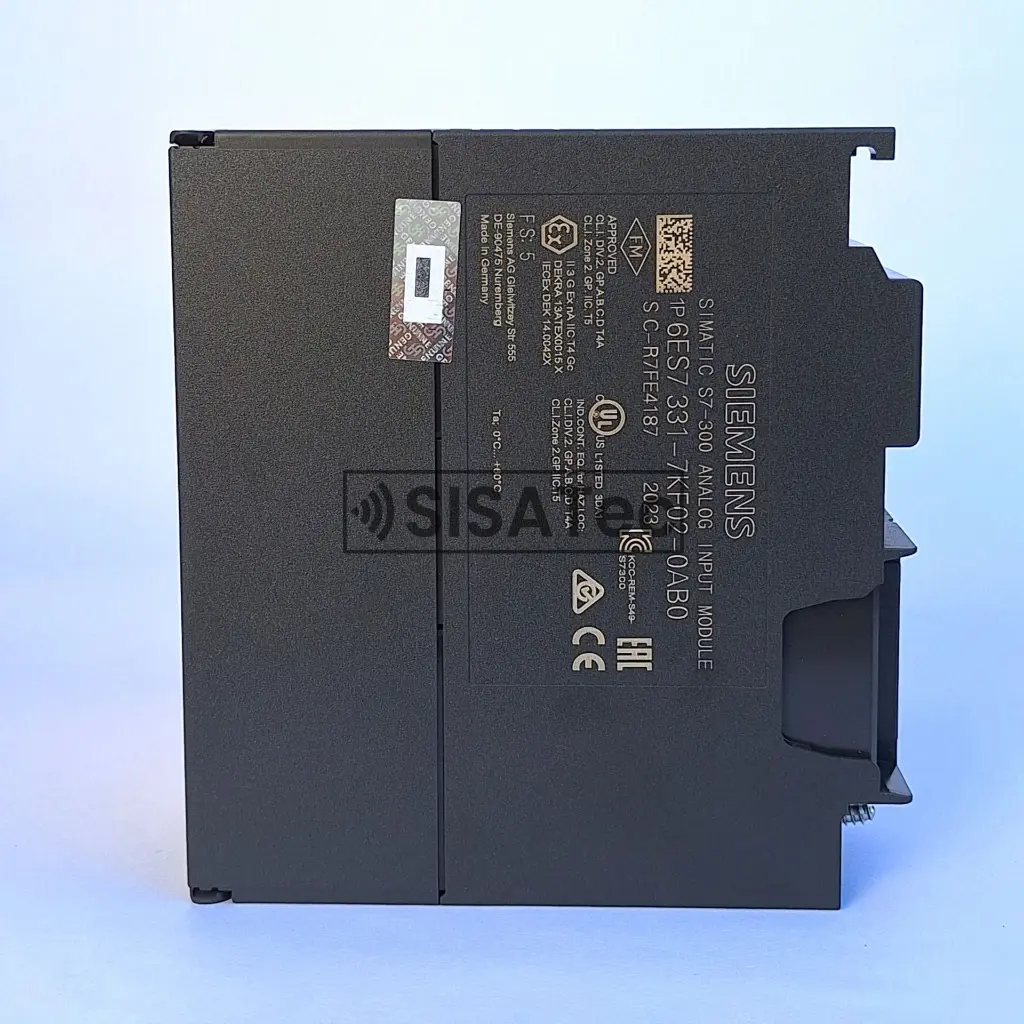

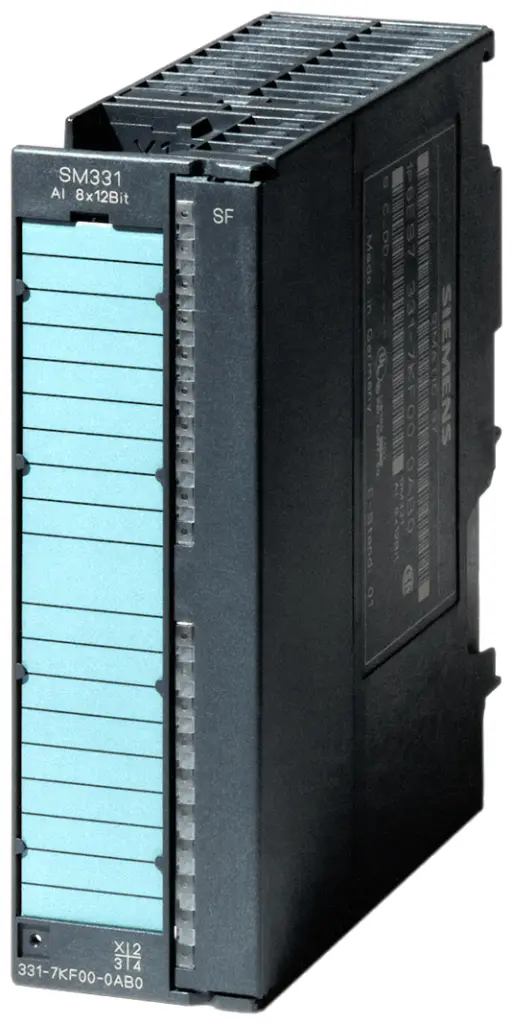

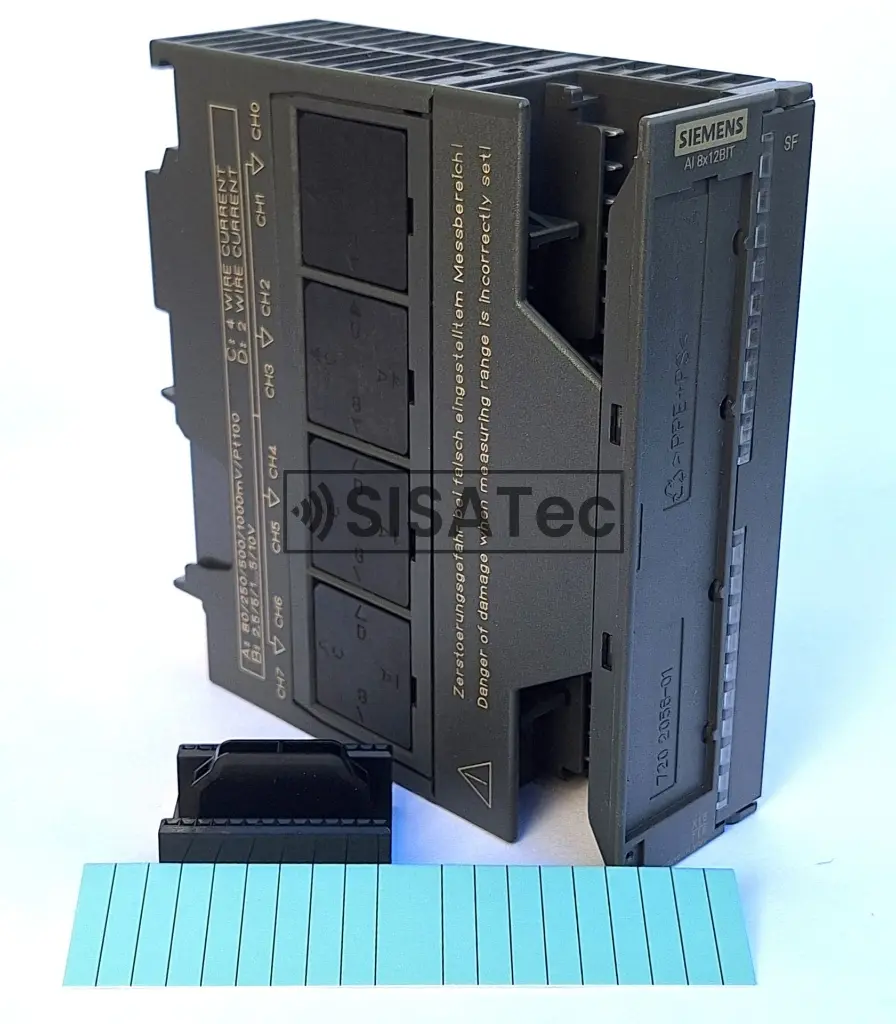

SIEMENS 6ES7331-7KF02-0AB0 S7-300, entrada analógica SM 331, aislado galvánicamente, 8 AI, resolución 9/12/14 bits, U/I/termopar/resistencia

Esta combinación no existe.

Marca: SIEMENS

Términos y condiciones
Garantía de devolución de 30 días
Envío: Consultar

Especificaciones Técnicas

Tensión de alimentación
Valor nominal (DC)	24 V
Protección contra inversión de polaridad	Sí
Tensión de carga L+
Valor nominal (DC)	24 V
Protección contra inversión de polaridad	Sí
Intensidad de entrada
de la tensión de carga L+ (sin carga)	máx. 30 mA
de bus de fondo 5 V DC	máx. 50 mA
Pérdidas
Pérdidas, típ.	1 W
Entradas analógicas
Nº de entradas analógicas	8
Con medición de resistencia	4
Tensión de entrada admisible para entrada de tensión (límite de destrucción)
máx.	20 V; permanentes; 75 V durante 1 s como máx. (ciclo de trabajo 1:20)
Intensidad de entrada admisible para entrada de corriente (límite de destrucción)
máx.	40 mA
Intensidad de medida constante para sensores tipo resistencia, típica
Intensidad	1,67 mA
Rangos de entrada
Tensión	Sí
Intensidad	Sí
Termopar	Sí
Termorresistencias	Sí
Resistencia	Sí
Rangos de entrada (valores nominales), tensiones
1 V a 5 V	Sí
-1 V a +1 V	Sí
-10 V a +10 V	Sí
-2,5 V a +2,5 V	Sí
-250 mV a +250 mV	Sí
-5 V a +5 V	Sí
Rangos de entrada (valores nominales), intensidades
0 a 20 mA	Sí
-10 mA a +10 mA	Sí
-20 mA a +20 mA	Sí
Sensor
Conexión de los sensores	Para medición de corriente como transductor a 2 y 4 hilos
Aislamiento galvánico
Entre los canales	No
Entre los canales y bus de fondo	Sí
Sistema de conexión
Conector frontal requerido	20 polos
Dimensiones
Ancho	40 mm
Altura	125 mm
Profundidad	117 mm
Pesos
Peso, aprox.	250 g
