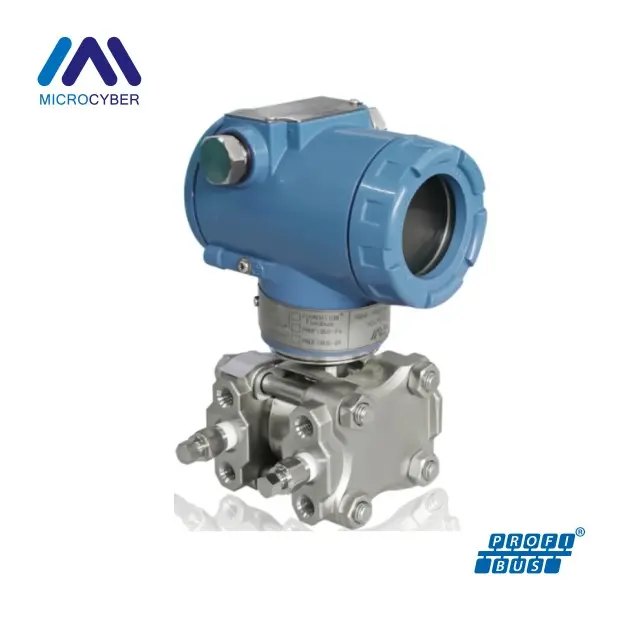

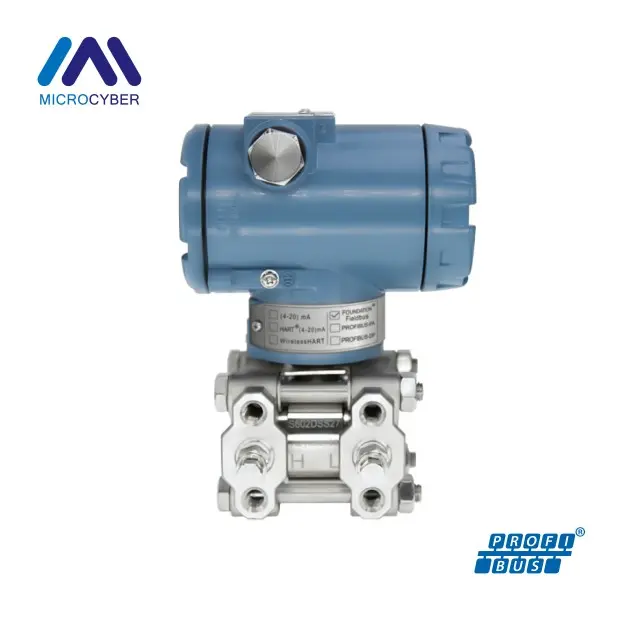

Transmisor de Presión Inteligente NCS-PT105IIM PROFIBUS DP

El transmisor de presión inteligente NCS-PT105IIM PROFIBUS DP es una solución avanzada para medir presión, presión diferencial, nivel de líquidos, caudal y otros parámetros industriales. Compatible con el protocolo PROFIBUS DP, este dispositivo es ampliamente aplicable en industrias como petróleo, química, electricidad y metalurgia.

Características principales

  1. Compatibilidad con protocolo PROFIBUS DP: Soporta las version más recientes del protocolo PROFIBUS DP, asegurando integración en sistemas modernos.
  2. Certificaciones clave: Incluye certificaciones de interoperabilidad otorgado por PROFIBUS Nutzerorganisation e.V, de seguridad intrínseca a prueba de explosiones y a prueba de llamas.
  3. Tipos de presión medibles: Capacidad para medir presión manométrica, presión absoluta, presión diferencial, micro presión diferencial y presión estática alta.
  4. Alta precisión: Ofrece una precisión de ± 0.075% del rango completo (20 ℃, con relación de rango dentro de 10:1).
  5. Estabilidad a largo plazo: Mantiene una estabilidad de ± 0.2% del rango máximo durante 5 años.

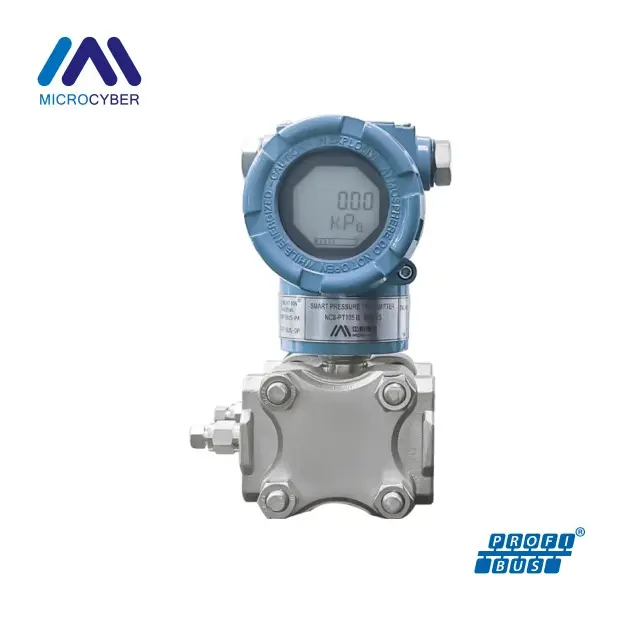

  6. Pantalla LCD intuitiva: Muestra múltiples parámetros físicos, como presión, temperatura y corriente, facilitando su operación en campo.

Ventajas tecnológicas

  • Sensores confiables: Integra sensores avanzados de tipo monocristalino y tecnología de microprocesadores digitales para garantizar alta precisión, confiabilidad y estabilidad.
  • Operación sencilla: Permite ajustes de cero y configuración de rango mediante teclas de operación, simplificando pruebas y calibración en campo.

Modelos y tipos de presión

  • NCS-PT105IIM SG: Transmisor de presión manométrica.
  • NCS-PT105IIM SA: Transmisor de presión absoluta.
  • NCS-PT105IIM SD: Transmisor de presión diferencial.

Aplicaciones

Diseñado para las condiciones más exigentes, el NCS-PT105IIM es ideal para aplicaciones en control de procesos, donde se requiere precisión, estabilidad y comunicación confiable.

Parámetros Básicos
Estado del medio a sensar Líquido, gas, vapor
Alimentación 10～30VDC
Protocolo de bus Dos hilos, PROFIBUS DP
Aislamiento Entre terminal y carcasa: 500 Vrms
Display Opcional: Pantalla LCD de 6 dígitos o 5 caracteres
Rango de temperatura De trabajo:
(-40～85)°C (Sin protección contra explosión, sin pantalla)
(-30～70)°C (Sin protección contra explosión, con pantalla)
(-30～60)°C (Ex ia IIC T4 Ga)
(-40～60)°C (Ex d IIC T4/T6 Gb)

Del medio a medir:
(-40～110)°C (Tipo con 'IC')
(-40～149)°C (Aceite de silicona)
(-40～204)°C (Sylthlem800)
(-18～204)°C (Líquido inerte)
(-40～104)°C (Otros)
Tiempo de inicio ≤12s (PROFIBUS DP)
Tiempo de actualización 0.2s
Protección IP65/IP67
Ex tipo Intrínsecamente seguro, antideflagrante
Compatibilidad electromagnética (EMC) Cumple con GB/T 18268.1 (inmunidad para sitios industriales)
Cumple con GB 9254 (Clase A)
Propiedades Físicas
Conexión eléctrica Rosca hembra 1/2-14 NPT
Conexión de proceso Rosca hembra 1/4-18 NPT
Materiales estructurales Membrana y válvula de ventilación: Acero inoxidable 316, Hastelloy C, Monel o tántalo
Válvula de purga/drenaje: Acero inoxidable 304/316
Brida y conector: Acero inoxidable 304/316
O-ring: Caucho nitrílico, caucho de flúor
Líquido de llenado: Aceite de silicona o fluorocarbonado
Carcasa: Aleación de aluminio
Revestimiento: Resina epoxi de poliéster

Índices de Desempeño del Transmisor de presión diferencial NCS-PT105IIM SD

Precisión Nominal Rango Mínimo Límite Inferior Límite Superior Rango de Presión Estática Sobrecarga en Entrada Alta Sobrecarga en Entrada Baja
1.5 kPa 200 Pa -1.5 kPa 1.5 kPa 25 MPa 25 MPa 16 MPa
6 kPa 200 Pa -6 kPa 6 kPa 25 MPa 25 MPa 16 MPa
40 kPa 400 Pa -40 kPa 40 kPa 40 MPa 25 MPa 16 MPa
250 kPa 2.5 kPa -250 kPa 250 kPa 40 MPa 25 MPa 16 MPa
1 MPa 10 kPa -500 kPa 1 MPa 40 MPa 25 MPa 16 MPa
3 MPa 30 kPa -500 kPa 3 MPa 40 MPa 25 MPa 3 MPa
10 MPa 100 kPa -500 kPa 10 MPa 40 MPa 25 MPa 3 MPa

Índices de Desempeño del Transmisor de presión manométrica NCS-PT105IIM SG

Precisión Nominal Rango Mínimo Límite Inferior Límite Superior Sobrecarga
1.5 kPa 200 Pa -1.5 kPa 1.5 kPa 16 MPa
6 kPa 200 Pa -6 kPa 6 kPa 16 MPa
40 kPa 400 Pa -40 kPa 40 kPa 16 MPa
250 kPa 2.5 kPa -100 kPa 250 kPa 16 MPa
1 MPa 10 kPa -100 kPa 1 MPa 16 MPa
3 MPa 30 kPa -100 kPa 3 MPa 16 MPa
10 MPa 100 kPa -100 kPa 10 MPa 20 MPa
40 MPa 400 kPa -100 kPa 40 MPa 80 MPa

Índices de Desempeño del Transmisor de presión absoluta NCS-PT105IIM SA

Precisión Nominal Rango Mínimo Límite Inferior Límite Superior Sobrecarga
40 kPa 20 kPa 0 kPa 40 kPa 16 MPa
250 kPa 50 kPa 0 kPa 250 kPa 16 MPa
1 MPa 200 kPa 0 kPa 1 MPa 16 MPa
10 MPa 1 MPa 0 kPa 10 MPa 20 MPa

Microcyber Corporation es una empresa de alta tecnología fundada por el Instituto de Automatización de Shenyang, perteneciente a la Academia de Ciencias de China. Su principal enfoque es el desarrollo, producción e implementación de sistemas avanzados de control industrial, equipos, instrumentos y chips para soluciones de automatización de procesos industriales.

Microcyber es miembro de la FieldComm Group (FCG) y de la Profibus National Organization (PNO). Además, cuenta con la certificación del sistema de calidad ISO 9001. La empresa dispone de un equipo innovador de I+D, experiencia práctica en ingeniería de automatización, una amplia gama de productos líderes en el mercado, una sólida red comercial, un estricto sistema de gestión de calidad y una destacada cultura empresarial.
