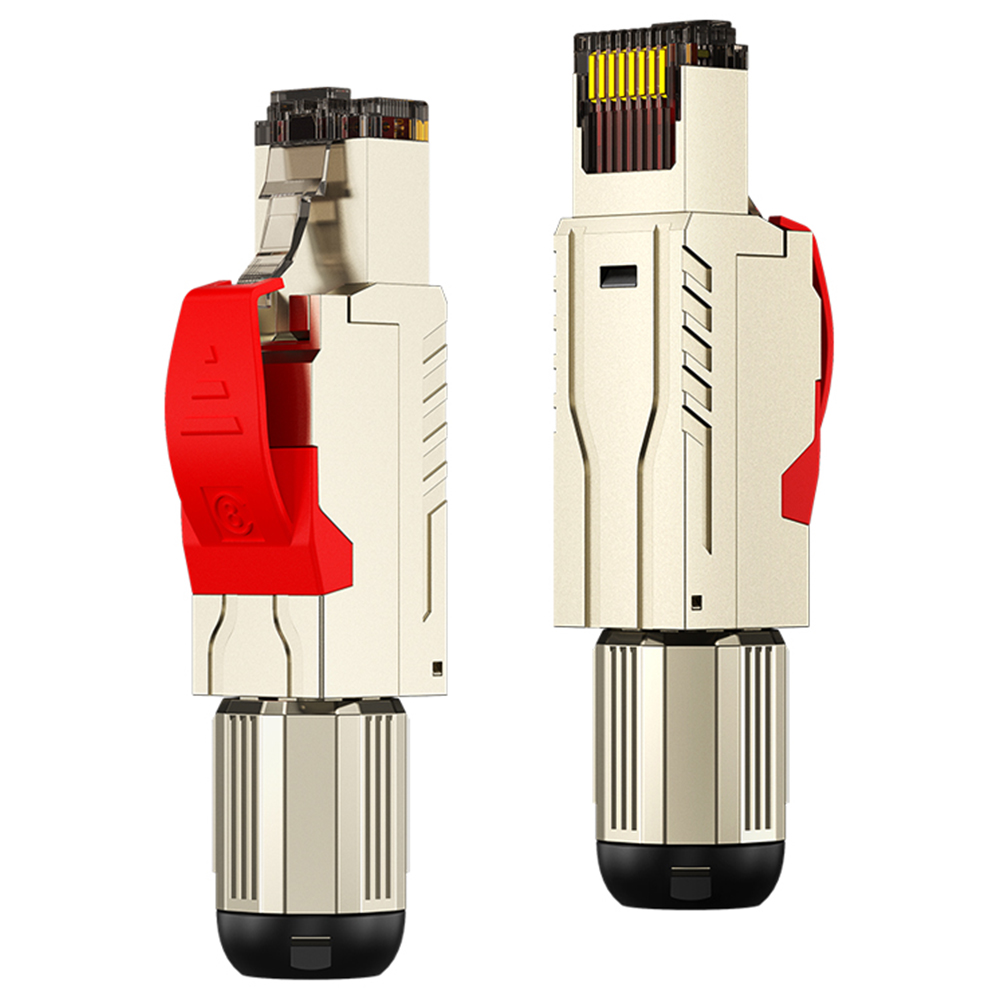

AMPCOM Conector RJ45 CAT6A SFTP grado industrial metálico reutilizable sin herramientas ethernet

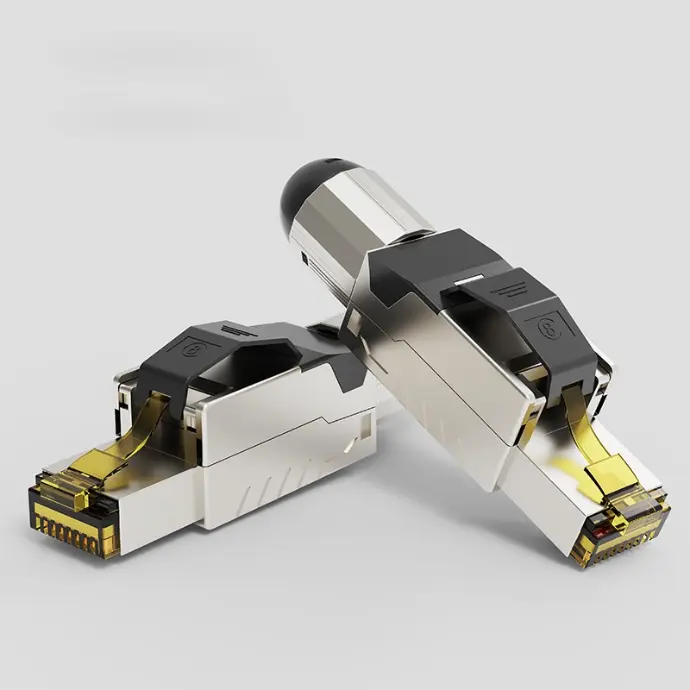

Conector RJ45 CAT6 sin herramientas Tool-Free Blindado para uso industrial con cables SFTP

Características principales:

• Construcción superior y apantallamiento avanzado: Fabricado en una sola pieza de aleación de zinc con un cilindro atenuador integrado, este conector suprime eficazmente el ruido electromagnético (EMI), la diafonía (NEXT) y la diafonía exógena (AXT). Incluye una bota de alivio de tensión metálica que protege la integridad del cable y mejora el rendimiento del apantallamiento.

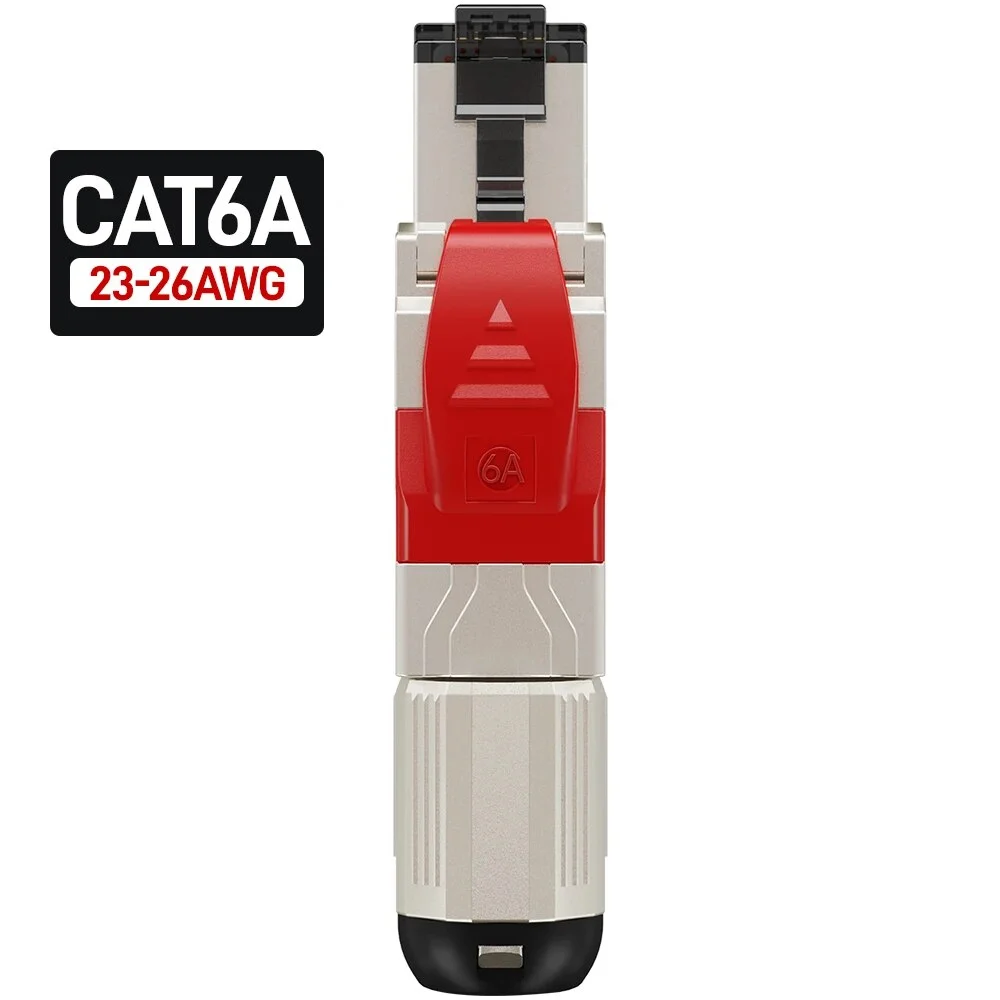

• Conector CAT6A de alta gama: Soporta cables de 23-26 AWG, ofreciendo una conexión estable y de alta velocidad para aplicaciones industriales y de redes avanzadas.
• Diseño reutilizable: El conector puede reutilizarse hasta 10 veces sin comprometer el rendimiento, eliminando la necesidad de herramientas de crimpado y asegurando una terminación rápida y eficiente.
• Cierre ajustable con bloqueo: La bota de alivio de tensión cuenta con un mecanismo de ajuste mediante tuerca que se adapta a diámetros exteriores de cables de entre 7.0 y 8.5 mm, brindando un ajuste seguro.
• Contactos chapados en oro de 50 micrones: Proporcionan una resistencia superior a la oxidación y mejor conductividad, aumentando la durabilidad y fiabilidad del conector.
• Cumplimiento con RoHS 2: Garantiza que el conector está fabricado con materiales respetuosos con el medio ambiente, sin sustancias peligrosas.

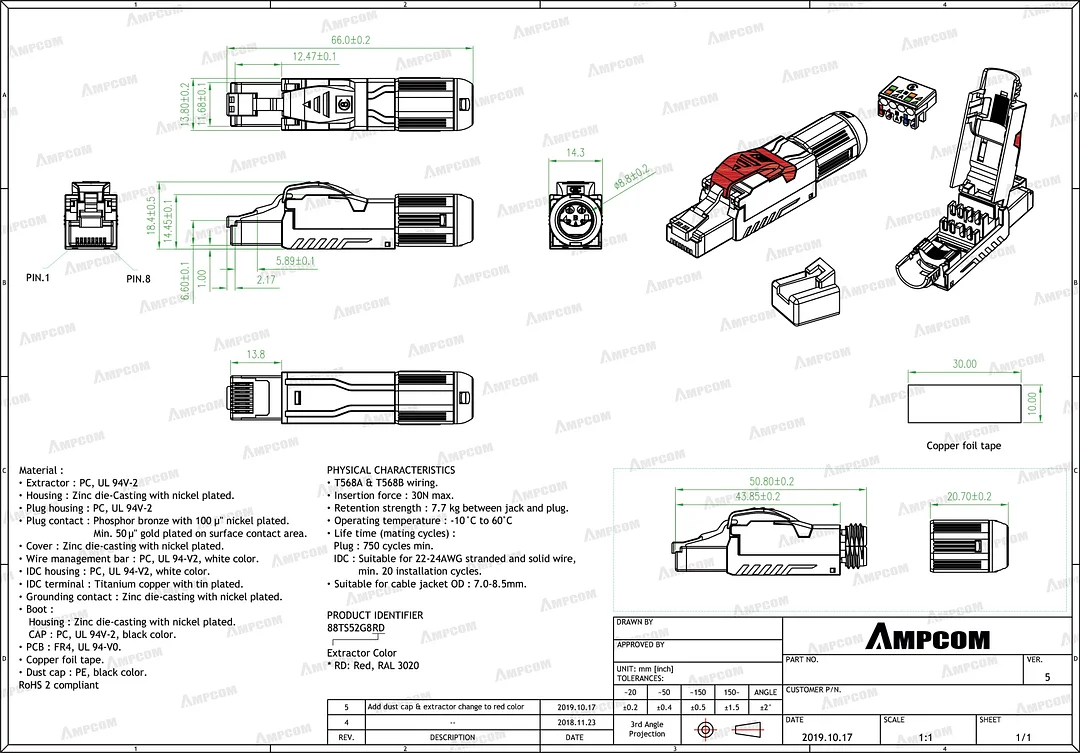

Especificaciones Técnicas:

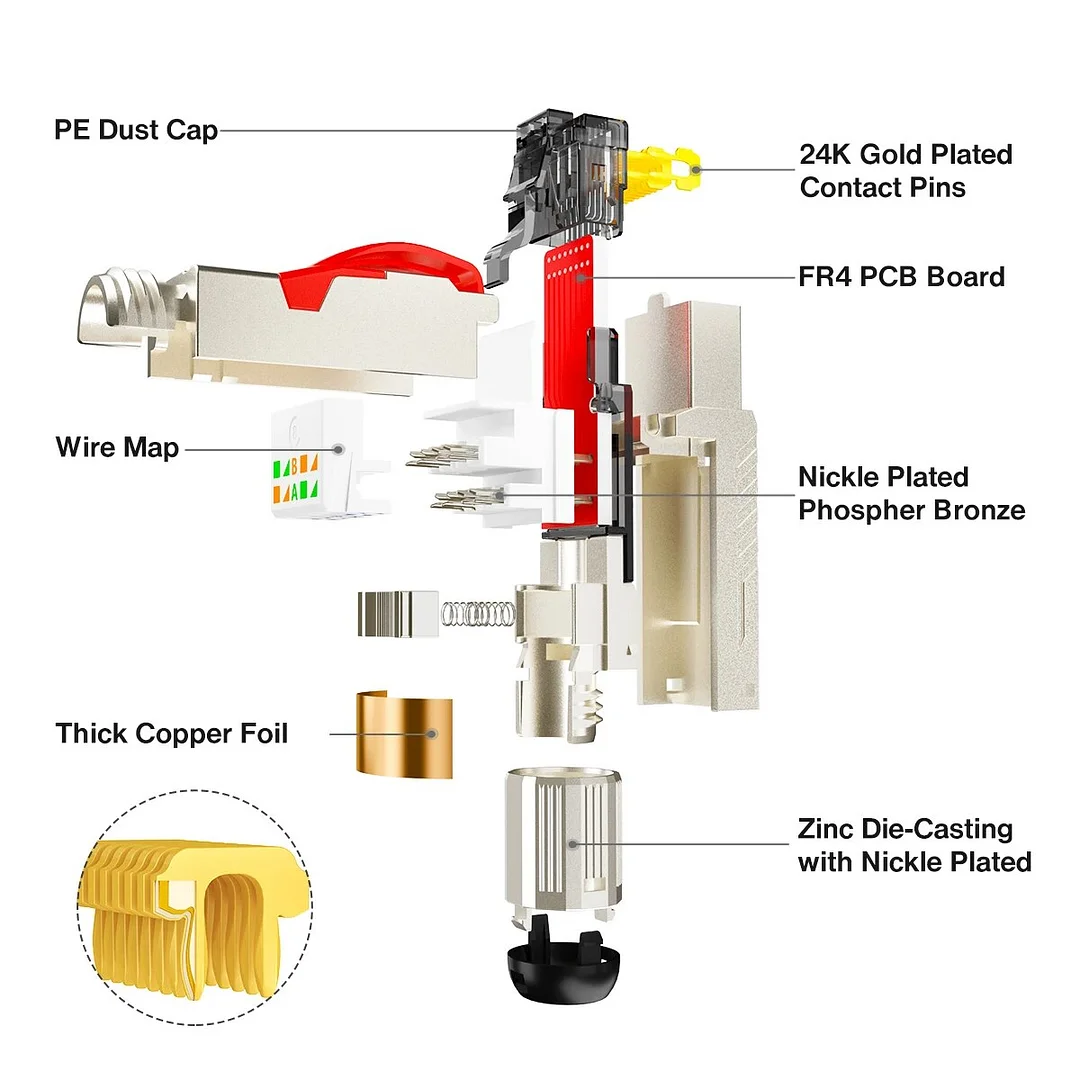

​Materiales:

• Extractor: Policarbonato (PC), UL 94V-2.
• Carcasa: Fundición de zinc con recubrimiento de níquel.
• Alojamiento del conector: Policarbonato (PC), UL 94V-2.
• Contactos del conector: Bronce fosforoso con recubrimiento de níquel de 100 μ''. Chapado en oro de 50 μ'' en la superficie de contacto.
• Cubierta: Fundición de zinc con recubrimiento de níquel.
• Barra de gestión de cables: Policarbonato (PC), UL 94V-2, color blanco.
• Terminal IDC: Cobre de titanio con recubrimiento de níquel.
• Contacto de puesta a tierra: Fundición de zinc con recubrimiento de níquel.
• Bota de alivio de tensión:
  • Carcasa: Fundición de zinc con recubrimiento de níquel.
  • Tapa: Policarbonato (PC), UL 94V-2, color negro.
• PCB (Placa de circuito impreso): FR4, UL 94V-0.
• Cinta de cobre: Para mejorar el apantallamiento.
• Tapa antipolvo: Polietileno (PE), color negro.
• Cumplimiento RoHS 2: Libre de sustancias peligrosas.

Características Físicas:

• Compatibilidad de cableado: Soporta las configuraciones T568A y T568B.
• Fuerza de inserción: Máximo de 30 N.
• Fuerza de retención: 7.7 kg entre conector y jack.
• Temperatura de operación: Entre -10°C y 60°C.
• Durabilidad (ciclos de uso):
  • Conector: Mínimo 750 ciclos de conexión y desconexión.
  • IDC (Terminal de desplazamiento): Apto para cables sólidos y trenzados de 22-24 AWG, con un mínimo de 20 ciclos de instalación.
• Compatibilidad de diámetro externo de cable: Adecuado para cables con un diámetro exterior de 7.0 a 8.5 mm.
• Temperatura de operación: Funciona de manera confiable en un rango de temperaturas de -10°C a 60°C.

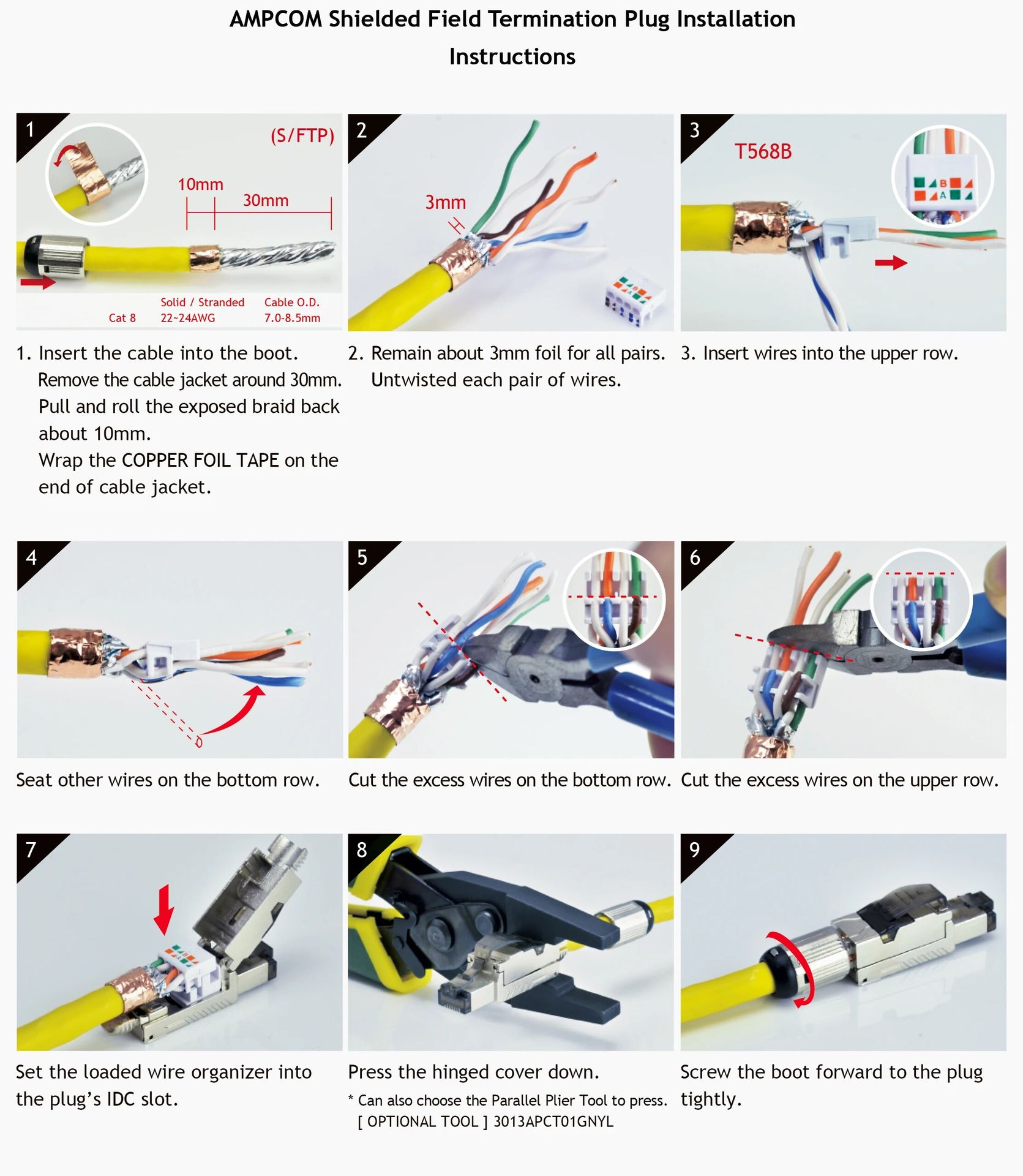

Forma de instalación:

1. Inserta el cable en la bota del conector. Retira aproximadamente 30 mm de la cubierta del cable. Tira hacia atrás y enrolla la trenza expuesta unos 10 mm. Envuelve la cinta de aluminio alrededor del extremo de la cubierta del cable.
2. Deja alrededor de 3 mm de cinta para cubrir todos los pares. Desenrolla los pares de hilos.
3. Inserta los hilos en la fila superior.
4. Coloca el resto de los hilos en la fila inferior.
5. Corta el exceso de hilos en la fila inferior.
6. Corta el exceso de hilos en la fila superior.
7. Coloca el organizador de hilos cargado en la ranura IDC del conector.
8. Presiona la tapa con bisagra hacia abajo.
9. Enrosca la bota hacia adelante hasta que quede firmemente ajustada al conector.
